Профили DIN-рейки

Что делает DIN-рейка

The 35 mm top-hat rail is the common mounting plane inside a distribution board or control panel. Miniature circuit breakers, residual current devices, terminal blocks, relays, contactors and meters all clip onto the same profile, so devices from different manufacturers share one row without adapters. Demte rails are produced in compliance with IEC 60715, the international standard that defines the profile.

Как режутся рейки

Рейки изготавливаются на автоматических линиях с летучими ножницами. Нож движется вместе с профилем, поэтому сечение в месте реза не сминается, а кромка выходит из станка без заусенцев. Снятие заусенцев перед сборкой не требуется, и нет острой кромки, о которую монтажник зацепит руку или изоляцию кабеля.

Выбор профиля

• 35 × 7.5 mm — the standard section, used for most distribution boards and control panels.
• 35 × 15 mm — deeper section with higher rigidity, for long unsupported spans and heavier device rows.

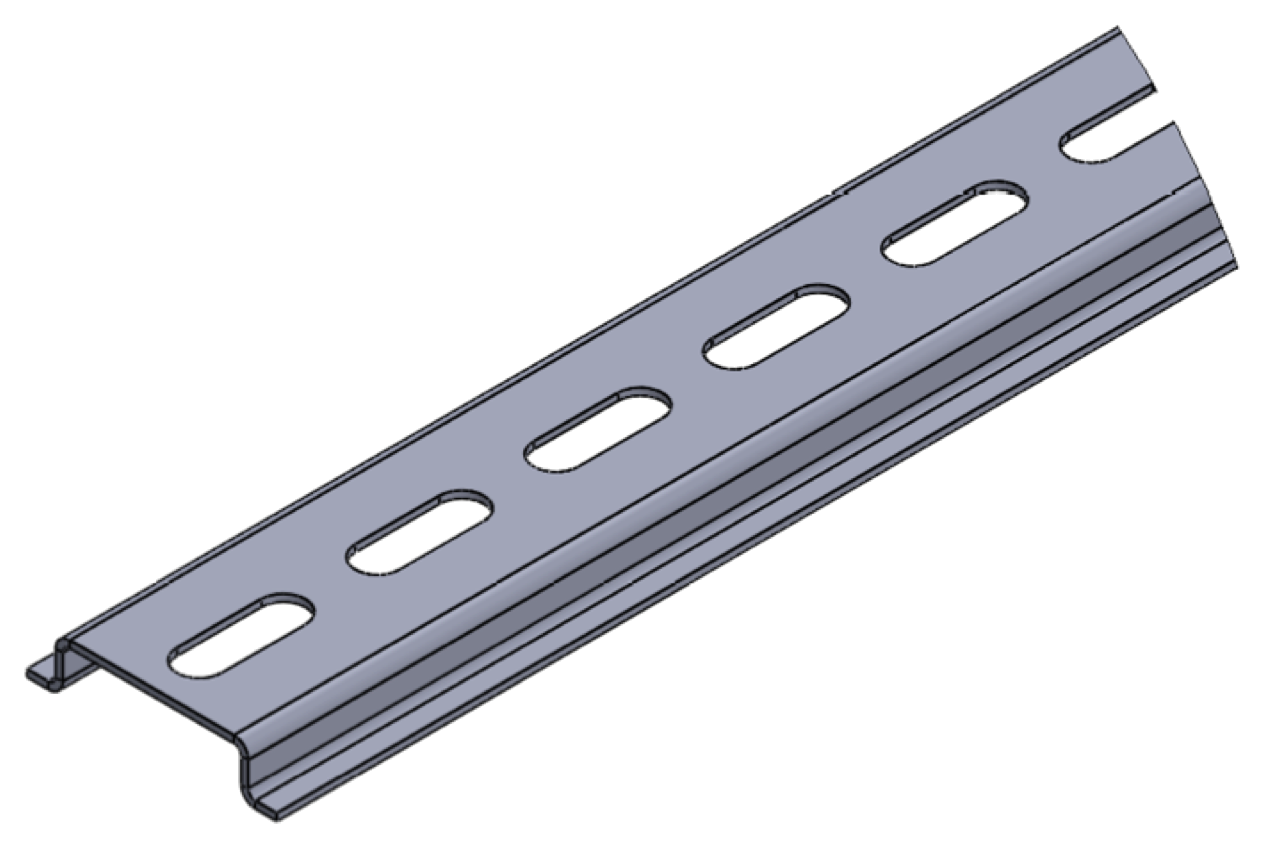

• Slotted (S) — the oblong hole pattern lets the fixing points be chosen anywhere along the rail and adjusted after marking.
• Unslotted (U) — a continuous surface, drilled on site or fixed by other means.

Длины

• 2000 mm full length — for panel builders who cut in house. Packed 20 pcs for 35 × 7.5 and 10 pcs for 35 × 15.
• Pre-cut 150–450 mm — sized to module counts, so the rail matches the enclosure without cutting: 150 mm = 8 modules, 170 mm = 9, 215 mm = 12, 275 mm = 15, 310 mm = 17, 400 mm = 22, 450 mm = 25.
• Cut to length — made to order, any required length with a ± 1 mm tolerance.

Расположение перфорации на нарезанных рейках

• Symmetrical cut — the factory standard. The distance from the last hole to the edge is equal at both ends.
• Cut per drawing — asymmetrical hole positions or specific start and end offsets, produced from a DWG or DXF file you supply.

Материал и покрытие

Оцинкованная сталь с пассивацией, соответствующей RoHS. Доступны предварительная оцинковка и Cr+3.
