Conduit Glands — 90° Elbow

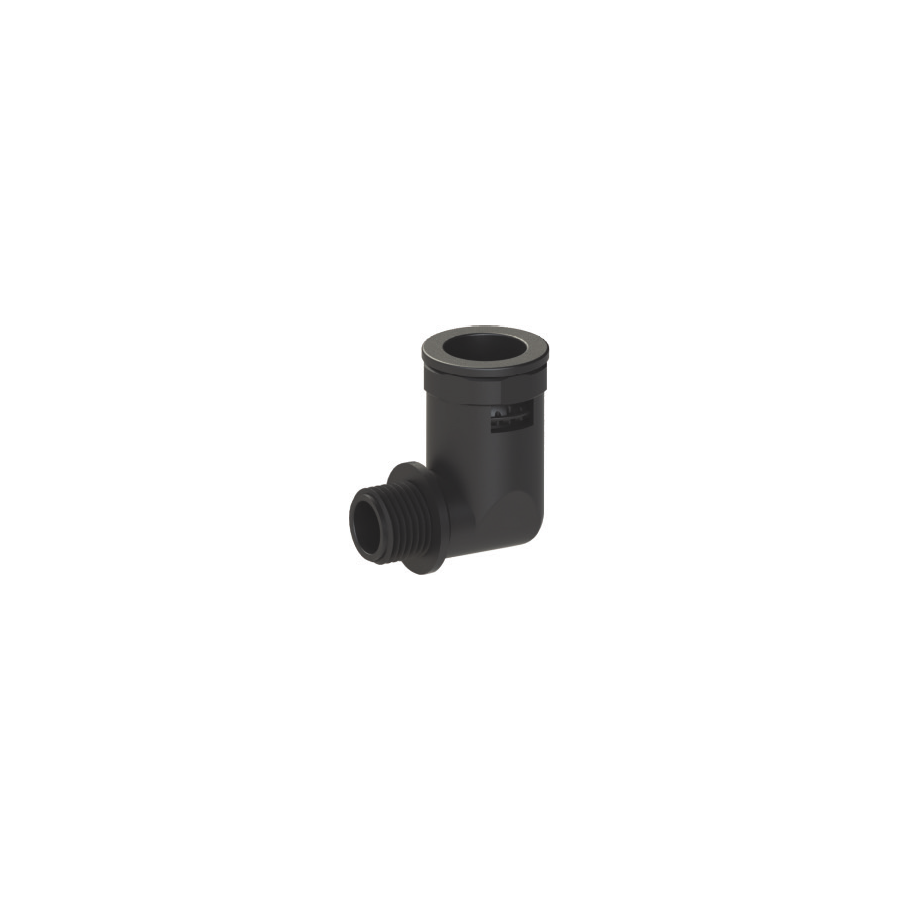

Elbow type conduit gland that turns the cable 90° inside a shallow enclosure. Conduit Glands — 90° Elbow is listed with 10 reference codes.

Dimension and reference code table

You can paste the code straight into the quote form. Use the box below to search within the table.

Thread	Product code (gray / black)	Spiral diameter (mm)	H (mm)	GL (mm)	A (mm)	B (mm)	D (mm)	F (mm)
M 12 x 1,5	DTDDG10-M12 DTDDB10-M12	6,5 x 10	36,3	11	8,2	18,7	17	36
M 12 x 1,5	DTDDG12-M12 DTDDB12-M12	8,5 x 12	37,3	11	8,2	20,7	17	36
M 16 x 1,5	DTDDG13-M16 DTDDB13-M16	10 x 13	37,3	11	10,8	21,7	20	38,5
M 16 x 1,5	DTDDG15-M16 DTDDB15-M16	12 x 15,8	41	11	10,9	26	23	43,8
M 20 x 1,5	DTDDG18-M20 DTDDB18-M20	14,2 x 18,4	44	11	14,7	28	26	46
M 20 x 1,5	DTDDG21-M20 DTDDB21-M20	16,5 x 21,2	51,5	13	15,2	32	29	51
M 25 x 1,5	DTDDG28-M25 DTDDB28-M25	23 x 28,4	61,2	16	18,7	39,5	35	64,3
M 32 x 1,5	DTDDG34-M32 DTDDB34-M32	29 x 34,5	69,2	16	25,2	46,5	43	70,9
M 40 x 1,5	DTDDG42-M40 DTDDB42-M40	36 x 42,5	78,2	16	32,7	55,5	54	88,6
M 63 x 1,5	DTDDG54-M63 DTDDB54-M63	48 x 54,5	91,2	16	55,2	67,5	69	95
